隨著高科技工業發展，面臨各大高科技電子、半導體、藥廠、食品工業等對制程排氣系統防火及耐酸堿度的要求，貝積累N年專業技術致力于研發更深一層的制程排氣系統的領域，提供不銹鋼圓形風管、鐵氟龍（ETFE）涂層。不銹鋼圓形風管ECTFE Coating代替以往所使用的鍍鋅、PVC、PP和FRP材質以達防火耐化學酸堿、腐蝕度的標準。

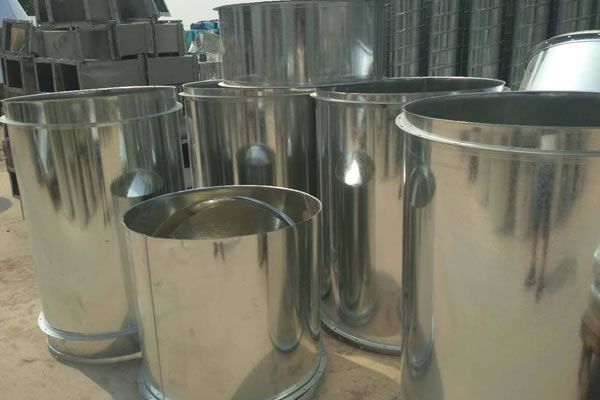

不銹鋼圓形風管，英文名Steel Use Stainless Duct，英文縮寫：SUS Duct，不銹鋼圓形風管可分為圓形和矩形兩種?？筛鶕?jù)工程現場的不同要求，生產各種形狀、各種規格型號及板材的成品風管。不銹鋼圓形風管主要材質有：SUS304、316、303、310、310S、301、302、304L、316L 、321、201、202、902、904、317、430等。不銹鋼圓形風管表面性質主要有8K鏡面板、彩色不銹鋼板、不銹鋼磨砂板、不銹鋼拉絲板、不銹鋼花紋板、不銹鋼蝕刻板、鈦金、雪花砂、2B板、BA板和工業中厚板。

不銹鋼圓形風管成品因其優異的耐蝕性、耐熱性、高強度等物化性能，主要應用于多種氣密性要求較高的工藝排氣系統、溶劑排氣系統、有機排氣系統、廢氣排氣系統及普通排氣系統室外部分、濕熱排氣系統、排煙除塵系統等。

不銹鋼圓形風管分類

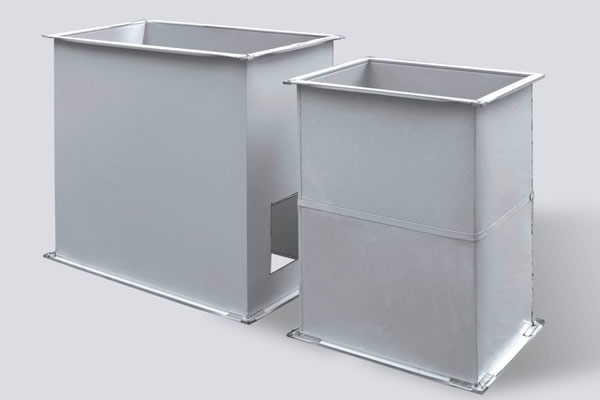

分為圓形和矩形，有外形美觀、內壁光滑等特點。

不銹鋼圓形風管特點

1、外形美觀、內壁光滑、阻力小、氣密性好、承壓強度高，能適合非常復雜的排氣工程。

2、可排除可燃及不可燃之化學腐蝕氣體，而不需要另外裝置灑水滅火設備。

3、由不銹鋼制成，材質堅固，易保持完整性。

4、不銹鋼圓形風管ECTFE Coating內部涂層，具有高度抗化學酸堿性、耐沖擊性、抗腐蝕與耐高溫，其可適用溫度150℉~300℉ (-66℃ ~149℃）之間。

5、使用電腦輔助設計而成，安裝簡易。可使用于無滅火裝置環境，可節省安裝滅火裝置成本。

6、其造價比鍍鋅風管高，方便運輸和適應現場的更改。

不銹鋼圓形風管使用范圍

1、無塵室，2、半導體工業，3、印制電路板工業，3、石油化學工業，4、配藥工業，5、紙漿和造紙工業，6、食品加工工業，7、包括易燃、揮發性、腐蝕性化學制品的實驗室、任何關于腐蝕性、易燃排氣管運送和輸出的工業或設施。

不銹鋼圓形風管加工流程

剪板機數控直條下料--卷圓--自動焊接--套法蘭--管道翻邊--酸洗--質檢--包裝--發貨核檢。

管道預制必須嚴格按照SH/T3517-2001的要求進行，預制管道前必須認真核對管道平面布置圖、詳圖、管段圖，以避免造成不必要的返工。

不銹鋼圓形風管系統類別

壓力≤500Pa：低壓系統。

500Pa < 壓力 ≤ 1500Pa：中壓系統。

壓力 > 1500Pa：高壓系統。

詳細可以查詢《通風與空調工程施工質量驗收規范 GB50243-2016》。

不銹鋼圓形風管風量計算

風量風速公式計算。

風量=通風終端的總和。

風速=管道內的流速。

風壓=排風時管道內的壓力。

不銹鋼圓形風管尺寸計算

風管尺寸=風量/風速。

風量=房間面積*房間高*換氣次數。

例子:風量4萬，風速9m/s。

得風管尺寸=40000/9/3600=1.23平方。

1.23=1.5*0.82。

所以，風管尺寸為1500*800 。

管道直徑設計計算步驟：

1、繪制通風或空調系統軸測圖

對不銹鋼圓形風管各管段進行編號，標注長度和風量。管段長度一般按兩管件中心線長度計算，不扣除管件（如三通，彎頭）本身的長度。

2、確定合理的空氣速流

風管內的空氣流速對通風、空調系統的經濟型有較大的影響。流速高，風管斷面小，材料耗用少，建造費用小；但是系統的阻力大，動力消耗增大，運用費用增加。對除塵系統會增加設備和管道的磨損，對空調系統會增加噪聲。流速低，阻力小，動力消耗少；但是風管斷面大，材料和建造費用大，風管占用的空間也增大。對除塵系統流速過低會使粉塵沉積堵塞管道。
